Egy budapesti lakásban 1x25A-ról 1x32A-re történő teljesítménybővítés történt, amelyet regisztrált villanyszerelő végzett el a szolgáltató előírásai szerint.
Az ügyfél kérésére a mérőhely helyzete változatlan maradt, továbbra is Gumann típusú mérőszekrény került alkalmazásra, és csak a kismegszakító cseréje történt meg.

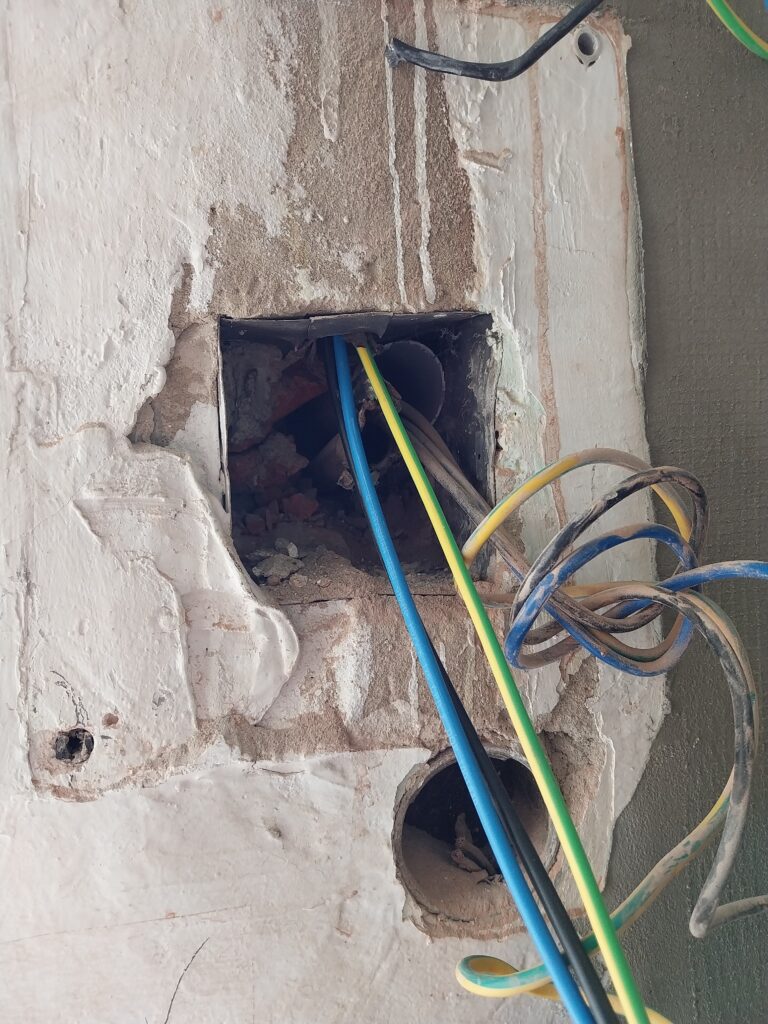

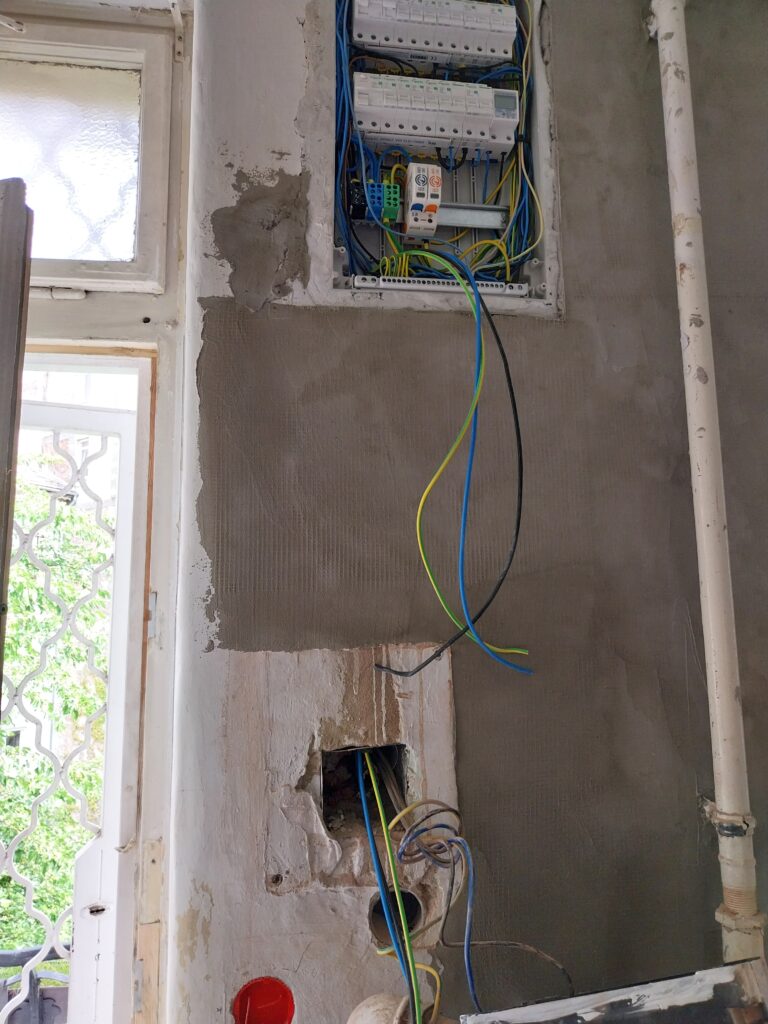

📷 Kép 1: Előkészített munkaterület – a mérő leszerelve, az új fogyasztói elosztó fedlapja eltávolítva.
🔧 Mérőhely rendezés és hibajavítás
A teljesítménybővítéshez kapcsolódóan a korábbi alumínium mért fővezetékeket is ki kellett cserélni, mivel azok keresztmetszete és anyaga nem felelt meg az érvényes előírásoknak. A csere során szabványos rézvezetéket építettem be.

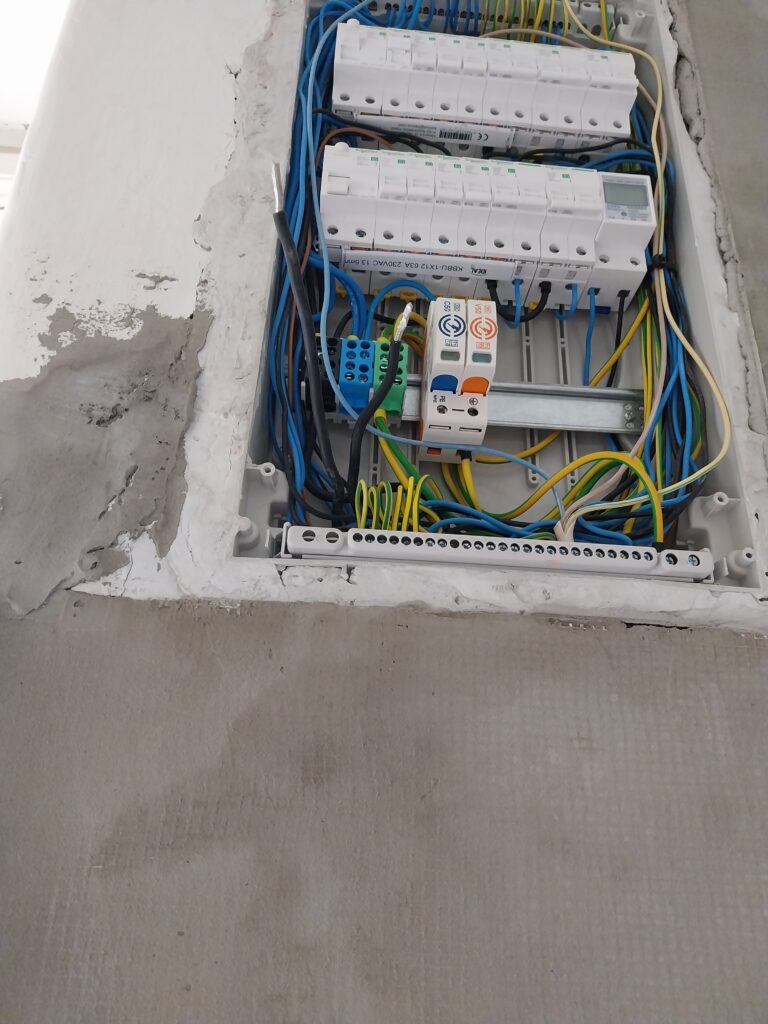

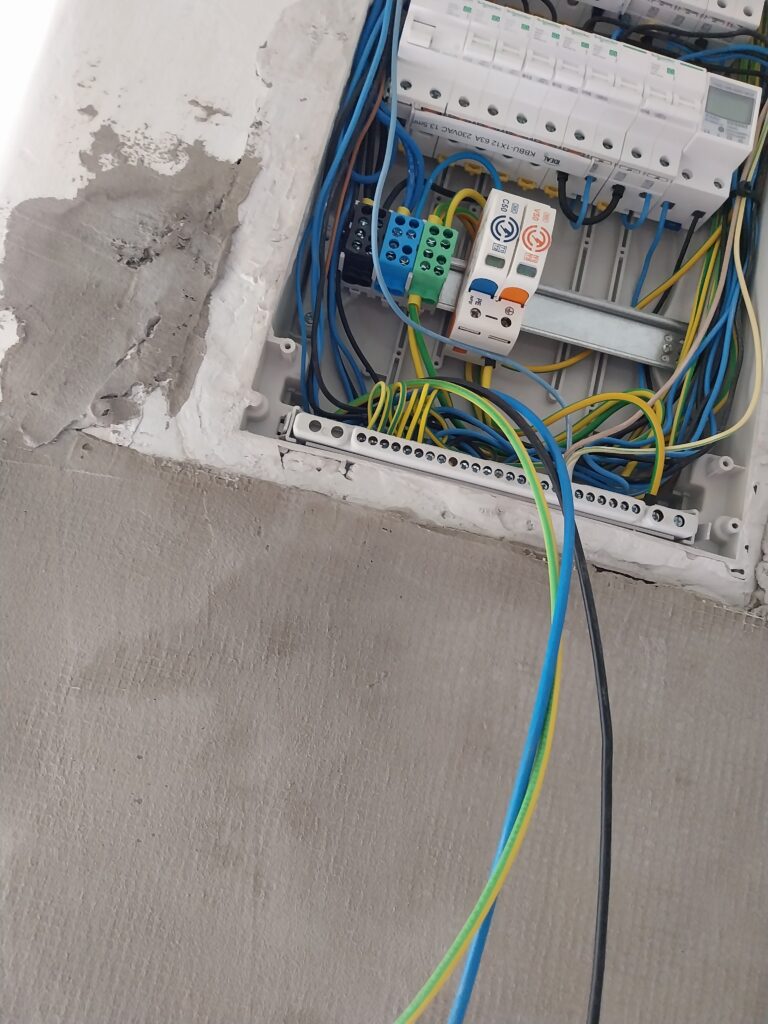

A lakásban már egy új, szabályosan kialakított fogyasztói elosztó volt kiépítve, amely megfelelő érintésvédelmet biztosít. A hibára azonban a régi fogyasztói elosztó bontása közben végzett mérések során derült fény: gyanússá vált, hogy a PE és N kapcsok össze voltak kötve, ami egyértelmű szabálytalanságra utalt.

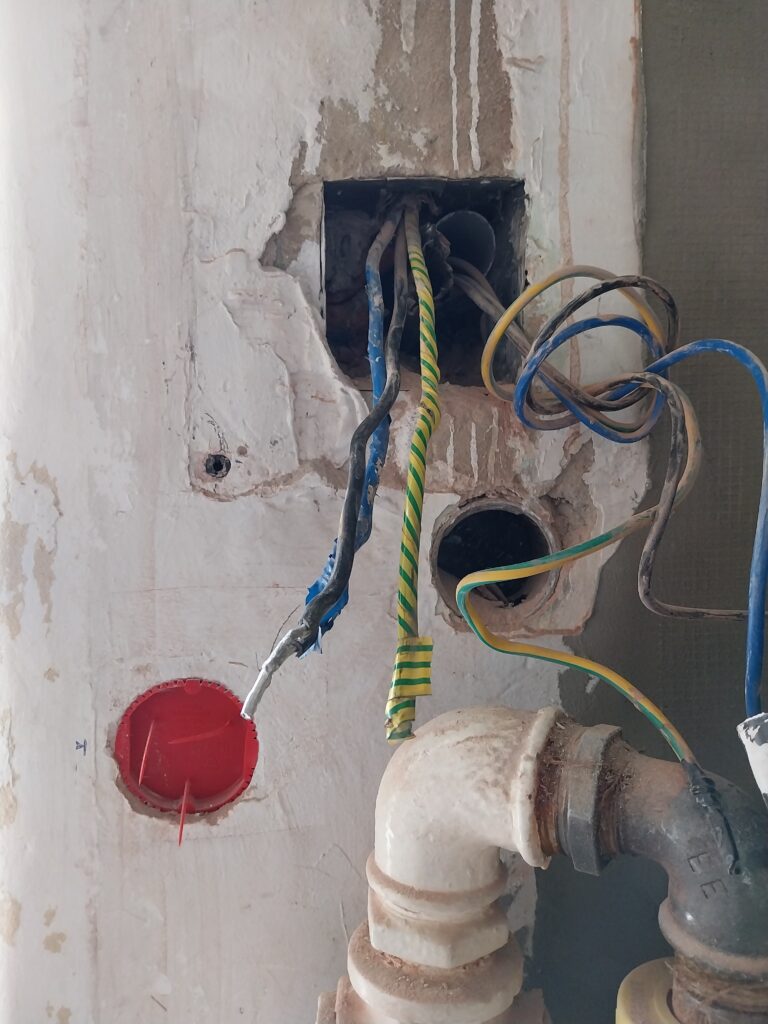

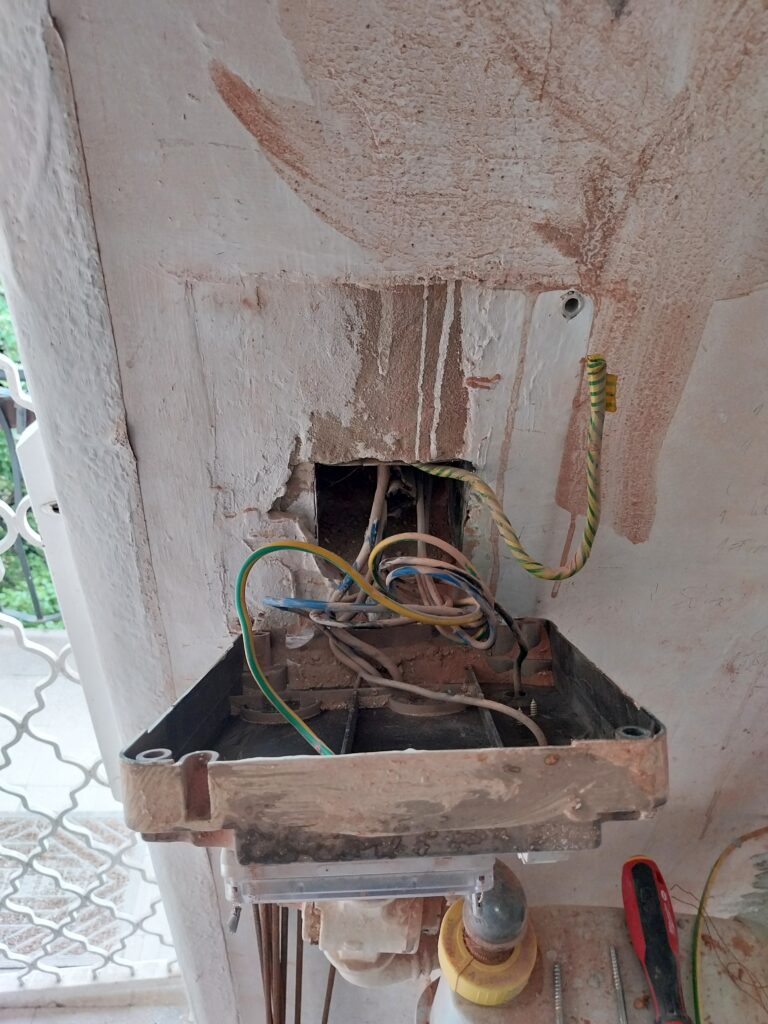

📷 Kép 2: A mérő mögötti szakaszon található földelés vezeték, amely nem volt bekötve.
⚠️ A feltárt hiba
- A rendszer már szétválasztott PE és N vezetőkkel érkezett a lakásba (TN-C-S rendszer),
- Ennek ellenére a régi fogyasztói elosztóban ismét össze volt kötve a PE és az N, amit a szabvány szigorúan tilt – ez érintésvédelmi szempontból súlyos hiba,
- A földelés vezetéke fizikailag ott volt a mérő mögött, azonban nem volt összekötve a mért fővezetékkel, így a lakásban valójában nem volt érvényes földelés kiépítve.
✅ Elvégzett javítások
- A mért földelés bekötése a rendszerbe,
- A szabálytalan PE–N összekötés megszüntetése, amely már a régi elosztó cseréjekor megtörtént,
- A mért fővezetékek cseréje megfelelő keresztmetszetű rézvezetékre,
- Az egész rendszer ellenőrzése és Fi-relé működéspróbával történő tesztelése.
A beavatkozások után most már teljes értékű és szabályos érintésvédelmet nyújt a rendszer, biztonságosan üzemeltethető módon.
